BEYAZ E�YA
SON KONTROL RUT�N DENEY C�HAZI
(TS 2000 / TSEN 60335 )
VE
KULLANIM KILAVUZU |
|
- Bu cihaz bitmi� ürünlerde son kontrol güvenlik rutin deneyleri için yap�lm��t�r. Cihaz�n yapt��� testler s�ras�yla toprak direnci ölçümü, yüksek gerilim dayan�m deneyi ve kaçak ak�m deneyleridir.
Toprak direnci ölçüm deneyinde, toprak direnci numunenin besleme topra�� ba�lant� ucundan numune gövdesine olan toprak ba�lant�s�n�n 12V AC’den büyük olmayan bir gerilim alt�nda ak�m ak�t�larak ölçülmesiyle yap�lmaktad�r.
Yüksek gerilim dayan�m deneyi esnas�nda numunenin faz ve nötr uçlar� ile toprak ba�lant� uçlar� aras�na 1250V AC gerilim 1sn süreyle uygulanarak herhangi bir atlama olup olmad��� test edilir.
Kaçak ak�m deneyinde numuneye nominal çal��ma geriliminin 1.06 kat� gerilim s�ras�yla her iki polaritede uygulan�r ve cihaz topra��ndan �ebeke topra��na kaçan ak�m ölçülerek deney yap�l�r.
Deney cihaz� ile iki ana menüden deney yapmak mümkündür. Bunlardan birincisi otomatik test modu olup üretim band�nda kullan�lan deney modudur. �kinci deney modu ise manuel deney modu olup daha çok laboratuar kullan�m� ve kalibrasyon
amaçl�d�r.
 |
1. OTOMAT�K DENEY MODU KULLANIMI
Otomatik deney modunda elektriksel deneyler toprak direnci ölçümü, yüksek gerilim dayan�m ve kaçak ak�m olmak üzere standartlarda verilen sürelere uygun olarak operator onay� ile ard���k olarak yap�l�r.
NUMUNEN�N HAZIRLANMASI VE DENEY ADIMLARI
Deney öncesi test cihaz�n�n topraklanm�� olmas�na dikkat ediniz.
1. Toprak direnci ölçüm terminallerinin deney parma��na ba�lanmas�
Sense Terminali : Toprak direnci devresi gerilim ölçüm ucu.
Force Terminali : Toprak direnci ölçüm devresinin gerilim kayna��.
Force ile Sense uçlar� test edilecek numuneye yak�n noktada (deney
parma��nda) birle�tirilir. Böylece test kablosu dirençleri ölçümlerde ihmal
edilmi� olur.
2. Kaçak ak�m deney geriliminin ba�lanmas�
Kaçak ak�m deney gerilimi, cihaz�n arkas�ndaki besleme terminallerine ba�lan�r.
3. Cihaz�n Çal��t�r�lmas�

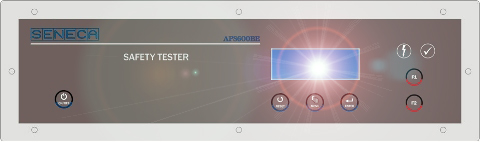

Ön paneldeki ON/OFF tu�una bas�larak cihaz enerjilendirilir.
A�a��daki mesaj ekranda görülür.
Deney numunesi D.U.T terminaline ba�lan�r.
4. Numune Haz�rlanmas�
Deneye tabi tutulacak numune yal�t�lm�� zemin üzerinde bulunmal�d�r.
5.Deneyin Ba�lat�lmas�
START tu�una bas�larak ekranda a�a��daki test mesaj� görülür.
6.Toprak Direnci Ölçüm Deneyi
Tekrar START tu�una bas�larak otomatik modda toprak direnci ölçüm deneyi ba�lat�l�r.
Deney parma��n�n test alt�ndaki numunenin herhangi bir toprak noktas�na dokundurularak toprak direnci ölçümü yapmas� sa�lan�r.
E�er numunenin ölçülen toprak direnci en az 1sn süreyle standarttaki de�erin alt�nda ise cihaz otomatik olarak bir sonraki deney ad�m� olan yüksek gerilim dayan�m deneyine geçerek yeniden operatörün ba�la komutunu bekler konuma gelir.
7.Yüksek Gerilim Deneyi
Otomatik modda yüksek gerilim dayan�m deneyi START tu�una bas�larak ba�lat�l�r.
Cihaz 1sn süreyle deney gerilimini numunenin faz-nötr uçlar� ile toprak ucu aras�na verir, ekranda deney gerilimi görülür.
Herhangi bir hata olmamas� durumunda cihaz kaçak ak�m deneyi konumuna geçerek operatörün ba�la komutunu bekler.
Ekranda a�a��daki mesaj görülür.
8.Kaçak Ak�m Deneyi
Kaçak ak�m deneyinde START tu�una bas�larak kaçak ak�m deneyi ba�lat�l�r.
Cihaz yakla��k 1,5sn süreyle 1. polariteden daha sonra tekrar 1,5sn süreyle ters polariteden numuneye besleme vererek kaçak ak�m ölçümleri yapar.
Ölçülen kaçak ak�m 3.5mA alt�nda ise deney ba�ar�yla sonuçland�r�lm��t�r.
Ekranda Print menüsü belirir.
Cihaza printer ba�l� de�ilse RESET tu�una bas�larak ana menüye dönülür.
Ekranda READY mesaj� belirir.
9.Ölçüm Raporlama
Printer opsiyonel olup kurulu ise START tu�una bas�larak deney de�erleri print ettirilir. Printer kurulu de�il ise RESET tu�una bas�larak cihaz yeri deneye haz�r hale getirilir.
10.Hata Durumu
Yüksek gerilimde bir atlama olmas� durumunda ERROR lambas� yanarak ekranda YG hata mesaj� belirir.
Kaçak ak�m olmas� durumunda ERROR lambas� yanarak ekranda Kaçak Ak�m hata mesaj� belirir.
Hata mesajlar�nda RESET tu�una bas�larak cihaz READY (teste haz�r) konumuna getirilir.
11.Kalibrasyon Modu : Cihaz�n manuel modlar� kalibrasyon amaçl� kullan�lmaktad�r. Bu modlarda cihaz� kullanmay�n�z. Cihaz içerisinde manuel mod menüsüne girilirse yada cihaz ekran�nda yorumlayamad���n�z mesajlar belirirse cihaz�n ba�lang�ç moduna döndürülmesi için cihaz�n aç�l�p kapanmas� tavsiye edilir.
12. Ar�za Durumu: Herhangi bir ar�za durumunda yetkisiz ki�ilerin sisteme müdahale etmesine izin vermeyiniz ve ilgili firmay� aray�n�z.
UYARILAR
1.Cihaz otomatik güvenlik deney cihaz� olup manuel kullanma modu kalibrasyon amaçl�d�r.Manuel modda deney amaçl� kullan�lmas� sak�ncal�d�r.
Manuel modda kullan�lmas� durumunda cihazla ilgili garanti ve di�er sözle�me yükümlülükleri üreticinin sorumlulu�u d���ndad�r.
2. Kaçak ak�m ve fonksiyon deneylerinde cihaz, deney ba�lang�c�nda k�sa devre kontrolü yaparak numunede k�sa devre var ise deneyi durdurur, k�sa devre yok ise numuneye deney gerilimi uygular. Bu sebeple cihaz�n wattmetre olarak kullan�lmas� uygun de�ildir.
Deney gerilimi uyguland�ktan sonra numune prizine numune fi�inin tak�l�p ç�kar�lmas� sak�ncal� olup, cihaza zarar verebilir. Bu durumda garanti ve di�er sözle�me yükümlülükleri üreticinin sorumlulu�unda de�ildir.
|
